Ulkoporealtaan sähkövaatimukset Isossa-Britanniassa

Ulkoporealtaan sähkövaatimukset Isossa-Britanniassa riippuvat altaasta. Useimmat ilmatäytteiset ja jotkin pienet altaat kytketään tavalliseen 13 ampeerin pistorasiaan, joka on suojattu vikavirtasuojalla. Useimmat kovakuoriset altaat tarvitsevat sähkökeskuksesta oman 16-40 ampeerin virtapiirin, jossa on 30 mA vikavirtasuojaus, ulos asennettava turvakytkin ja oikean kokoinen kaapeli, ja asennuksen tekee valtuutettu sähköasentaja.

Suunnittele sähkötyöt ennen altaan saapumista ja ennen kuin perustus, kivetys tai terassi asennetaan. Tämä opas käy läpi jokaisen päätöksen siinä järjestyksessä kuin ne tulevat vastaan, ja se sisältää linkkejä aiheita syventäviin artikkeleihin, kun kaipaat lisätietoa.

Mitkä ovat ulkoporealtaiden sähkötöitä koskevat säännöt Isossa-Britanniassa?

Isossa-Britanniassa on kaksi tärkeää säännöstöä: rakennusmääräykset, jotka määrittävät, milloin sähkötöistä on ilmoitettava ja ne on sertifioitava, sekä sähköasennusstandardi BS 7671, joka kertoo, miten työ tulisi tehdä. Altaasi asennusopas kulkee näiden molempien rinnalla, sillä siinä kerrotaan altaan vaatima virransyöttö. Oppaamme aiheesta ulkoporealtaiden sähköasennusmääräykset Isossa-Britanniassa kattaa säännöt kokonaisuudessaan.

Part P Englannissa ja Walesissa

Englannissa ja Walesissa uuden virtapiirin lisääminen on rakennusmääräysten Part P -osan mukaista ilmoituksenvaraista työtä. Kiinteästi asennettu ulkoporeallas vaatii lähes aina uuden virtapiirin, joten se kuuluu Part P -osan piiriin. Hallituksen ohjeistus on julkaistu nimellä Approved Document P GOV.UK-sivustolla.

Uusi virtapiiri ei ole ainoa laukaiseva tekijä. Myös olemassa olevan virtapiirin laajentaminen tai muuttaminen altaan ympärillä olevilla alueilla voi olla Part P -osan mukaista ilmoituksenvaraista työtä, vaikka uutta virtapiiriä ei tarvittaisikaan. Jos olet epävarma siitä, koskeeko tämä omaa työtäsi, kysy neuvoa valtuutetulta sähköasentajalta tai paikalliselta rakennusvalvonnalta.

Yksinkertaisin tapa on käyttää valtuutettua sähköasentajaa, joka kuuluu hallituksen hyväksymään pätevyysjärjestelmään. He voivat itse sertifioida työn ja tehdä ilmoituksen rakennusvalvonnalle puolestasi. Sinun tulisi saada sähköasennustodistus työn valmistuttua ja sen jälkeen rakennusmääräysten vaatimustenmukaisuustodistus.

Kotitalouksien sähköasentajien kaksi pääasiallista pätevyysjärjestelmää ovat NICEIC ja NAPIT. Ennen kuin tilaat työn, tarkista sähköasentajan rekisteröintinumero järjestelmän verkkosivustolta tai Registered Competent Person Electrical -rekisteristä.

Jos työn suorittaja ei ole rekisteröity, työstä on ilmoitettava paikalliselle rakennusvalvonnalle ennen sen aloittamista, ja rakennusvalvonta järjestää tarkastuksen, yleensä maksua vastaan. Skotlannilla ja Pohjois-Irlannilla on omat rakennusmääräyksensä, ja muilla Euroopan mailla on omat kansalliset sähköasennusstandardinsa, joten tarkista asuinalueesi säännöt.

Näiden vaiheiden ohittamisella on todellisia seurauksia. Jos ilmoituksenvarainen työ tehdään ilman valtuutettua sähköasentajaa tai rakennusvalvonnan hyväksyntää, kunta voi vaatia sen korjaamista tai poistamista sinun kustannuksellasi, saatat saada sakkoja, ja vakuutusyhtiösi voi kiistää työhön liittyvän korvausvaatimuksen.

Älä koskaan pyydä sähköasentajaa jättämään sertifiointia väliin, jättämään vikavirtasuojaa pois tai oikomaan maadoituksessa hinnan alentamiseksi. Nämä ovat työn ne osat, jotka pitävät vedessä olevat ihmiset turvassa. Hyvä sähköasentaja kieltäytyy, ja sellainen, joka suostuu, ei ole henkilö, jonka haluat tekevän ulkoporealtaan sähkötöitä.

BS 7671 ja 18. painos

BS 7671 on Ison-Britannian sähköasennusstandardi, josta on tällä hetkellä voimassa 18. painos myöhempine muutoksineen. Se asettaa säännöt, joita sähköasentajasi noudattaa vikavirtasuojauksen, maadoituksen, kaapelin mitoituksen, erottamisen ja testauksen osalta. Se ei itsessään ole laki, mutta sen täyttämällä sähköasentaja osoittaa, että työ on turvallista ja noudattaa rakennusmääräyksiä.

BS 7671 tunnetaan myös nimellä IET Wiring Regulations, koska sen julkaisevat yhdessä Institution of Engineering and Technology ja British Standards Institution. 18. painos julkaistiin ensimmäisen kerran vuonna 2018, ja muutos 2 seurasi vuonna 2022. Sähköasentajasi tulisi noudattaa sitä versiota, joka on voimassa työn suorittamishetkellä.

Sähköasentajat soveltavat ulkoporealtaisiin yleensä BS 7671 -standardin osaa 702, joka koskee uima-altaita ja muita altaita. Se määrittää veden ympärille alueita, jotka rajoittavat sitä, mitä sähkölaitteita, kuten pistorasioita ja kytkimiä, voidaan sijoittaa sen lähelle. Tästä syystä sähköasentajasi saattaa olla ehdoton sen suhteen, mihin pistorasia tai erotuskytkin sijoitetaan.

Osa 702 jakaa veden ympärillä olevan alueen numeroituihin alueisiin. Alue 0 on altaan sisäpuoli, alue 1 on välittömästi sen ympärillä ja yläpuolella oleva alue, ja alue 2 ulottuu kauemmas. Altaan pistorasian tai erotuskytkimen on sijaittava alueiden 1 ja 2 ulkopuolella, jotta kukaan vedessä tai sen vieressä oleva ei ylety siihen.

Ison-Britannian termit verrattuna Yhdysvaltojen termeihin

Suuri osa verkossa olevista ulkoporealtaita koskevista neuvoista tulee Pohjois-Amerikasta, eivätkä termit ole suoraan siirrettävissä. Ison-Britannian kodeissa on yksivaiheinen 230 voltin ja 50 Hz:n syöttö. Yhdysvaltojen kodeissa käytetään 120 voltin ja 240 voltin virtapiirejä, joten 110 voltin tai 220 voltin altaita koskevat neuvot eivät päde täällä.

Myös kaapelit kuvataan eri tavalla. Yhdysvaltalaisissa ohjeissa puhutaan johdinkokoluokista, kuten 6/2 tai 6/3, kun taas Isossa-Britanniassa kaapeli mitoitetaan kunkin johtimen poikkipinta-alan mukaan neliömillimetreinä, kuten 6 mm² tai 10 mm². Yhdysvaltalainen breaker on Isossa-Britanniassa circuit breaker eli suojakatkaisija, joka on yleensä sähkökeskuksessa oleva johdonsuojakatkaisija (MCB) tai vikavirtajohdonsuojakatkaisija (RCBO).

Yhdysvaltalaiset AWG-johdinkoot ja Ison-Britannian mm²-koot eivät käänny suoraan toisiksi, koska nämä kaksi järjestelmää mittaavat kaapeleita eri tavalla ja noudattavat eri asennussääntöjä. Älä koskaan mitoita brittiläistä kaapelia amerikkalaisten AWG- tai NEC-taulukoiden perusteella. Alimitoitettu kaapeli voi ylikuumentua, mikä on paloriski.

Myös suojakatkaisijoiden koot vaihtelevat. Yhdysvaltalaisissa ohjeissa mainitaan usein 50 tai 60 ampeerin suojakatkaisijat ulkoporealtaille, mutta nämä luvut kuuluvat eri syöttöjärjestelmään eivätkä ne päde Ison-Britannian virtapiireihin. Isossa-Britanniassa kiinteästi asennettu perhekokoinen allas on useimmiten kytketty 32 ampeerin suojakatkaisijaan, ja oikea luokitus on aina se, joka on ilmoitettu käyttöoppaassasi.

Yhdysvaltalainen GFCI (ground fault circuit interrupter) vastaa Ison-Britannian RCD-vikavirtasuojaa. Lue kaikki GFCI-suojakatkaisijoita tai niiden laukaisuasetuksia koskevat neuvot RCD-neuvoina ja tarkista ne Ison-Britannian sääntöjä vasten ennen kuin toimit niiden pohjalta.

Yhdysvaltalaiselle Romex- tai NM-kaapelille ei ole Isossa-Britanniassa vastinetta maahan upotettavalle ulkoporealtaan syötölle. Yhdysvaltojen National Electrical Code (NEC) - tai Kanadan Canadian Electrical Code (CEC) -standardien noudattaminen ei myöskään tarkoita, että työ täyttäisi BS 7671 -standardin vaatimukset.

Pohjois-Amerikan sähköverkkoon rakennettu allas on eri tuote. Tämä koskee 110 voltin malleja ja kanadalaisia 240 voltin kaksivaiheisia malleja. Niitä ei ole suunniteltu Ison-Britannian yksivaiheiseen 230 voltin verkkovirtaan, eikä niitä pidä kytkeä, ellei valmistaja vahvista kyseessä olevan Isossa-Britanniassa hyväksytty versio.

Voiko ulkoporeallasta käyttää 13 ampeerin pistorasiasta?

Kyllä, jos allas on suunniteltu siihen. Useimmat ilmatäytteiset altaat ja jotkin pienet kovakuoriset altaat on tehty kytkettäväksi tavalliseen 13 ampeerin pistorasiaan, ja niitä kutsutaan usein plug and play -altaiksi. 13 ampeerin pistorasia voi tuottaa enintään noin 3 kW tehon 230 voltin jännitteellä, joten altaan on jaettava tämä teho lämmittimen, pumpun ja ilmapuhaltimen kesken.

Pysyäkseen tässä rajassa monet 13 ampeerin altaat kytkevät lämmittimen pois päältä, kun hierontasuuttimet tai kuplat ovat käynnissä. Käytännössä vesi lämpenee hitaasti, jäähtyy pitkän kylvyn aikana ja menettää lämpöä kylmällä säällä. Tämä sopii satunnaiseen kesäkäyttöön paremmin kuin ympärivuotiseen kylpemiseen.

13 ampeerin altaiden lämmittimet ovat tyypillisesti noin 1-2,2 kW, verrattuna noin 3 kW tehoon kiinteästi asennetussa altaassa, minkä vuoksi ne lämpenevät hitaammin. Myös hierontasuuttimet tai ilmapuhallin ovat heikompia, koska moottori jakaa rajallisen virran lämmittimen kanssa. Nämä altaat on yleensä mitoitettu noin 2-4 hengelle.

Karkeana nyrkkisääntönä 13 ampeerin altaalla voi kestää noin 10-18 tuntia lämmetä kylmästä täytöstä, verrattuna noin 4-8 tuntiin 32 ampeerin kiinteästi asennetulla altaalla. Todellinen aika riippuu altaan koosta, sen lämmittimestä, täyttöveden lämpötilasta ja säästä, joten tarkista asia ohjekirjastasi.

Pistorasiaan kytkettävällä altaalla on etunsa. Se ei vaadi uutta virtapiiriä, jos sopiva pistorasia on jo olemassa, sen asennus maksaa vähemmän ja voit ottaa sen mukaasi muuttaessasi.

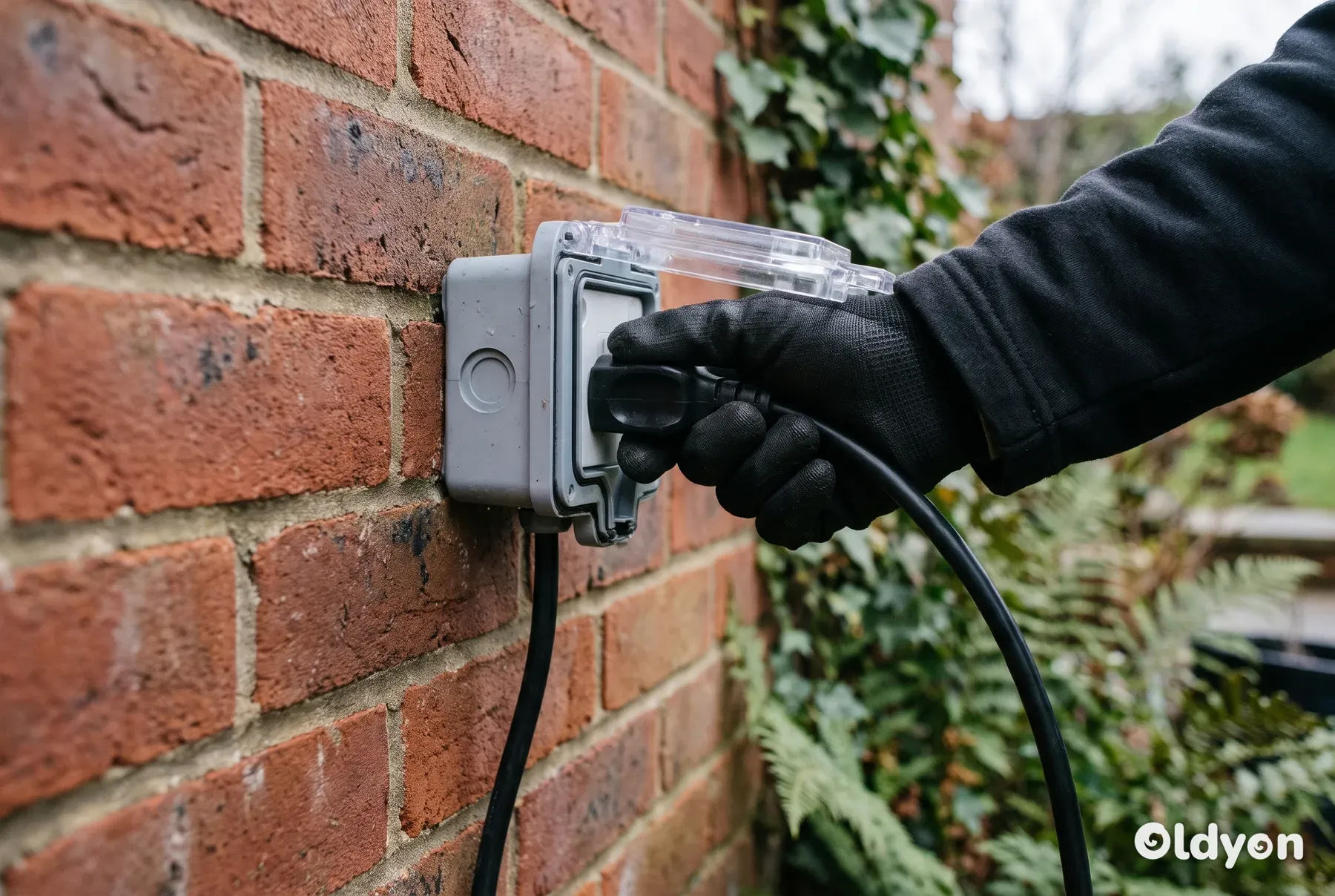

Ulkopistorasia

Kytke allas suoraan säänkestävään ulkopistorasiaan, jossa on 30 mA:n vikavirtasuoja, mieluiten virtapiiriin, jota ei jaeta muiden raskaiden kuormien kanssa. Monissa ilmatäytteisissä altaissa on vikavirtasuoja sisäänrakennettuna pistotulppaan tai johtoon. Paina sen testipainiketta ennen jokaista käyttöä. Vältä jatkojohtoja ja adaptereita, ellei ohjekirja nimenomaan salli sellaista, ja noudata silloin sen ohjeita tarkasti.

Älä koskaan syötä virtaa pistorasiaan kytkettävään altaaseen sisäpistorasiasta niin, että johto on vedetty ikkunan tai oven läpi, vaikka johto yltäisikin. Johto voi puristua tai leikkautua karmin väliin, sisäpistorasiaa ei ole suunniteltu ulkokäyttöön, eikä pistotulpassa välttämättä ole altaan tarvitsemaa vikavirtasuojaa.

Pistorasian 30 mA:n vikavirtasuoja voi tulla kahdesta paikasta: itse ulkopistorasiaan sisäänrakennetusta vikavirtasuojasta tai sähkökeskuksessa virtapiiriä suojaavasta vikavirtasuojasta. Altaan omassa pistotulpassa tai johdossa oleva vikavirtasuoja on lisäsuoja tämän päälle. Sähköasentajasi voi vahvistaa, kumpi sinulla on.

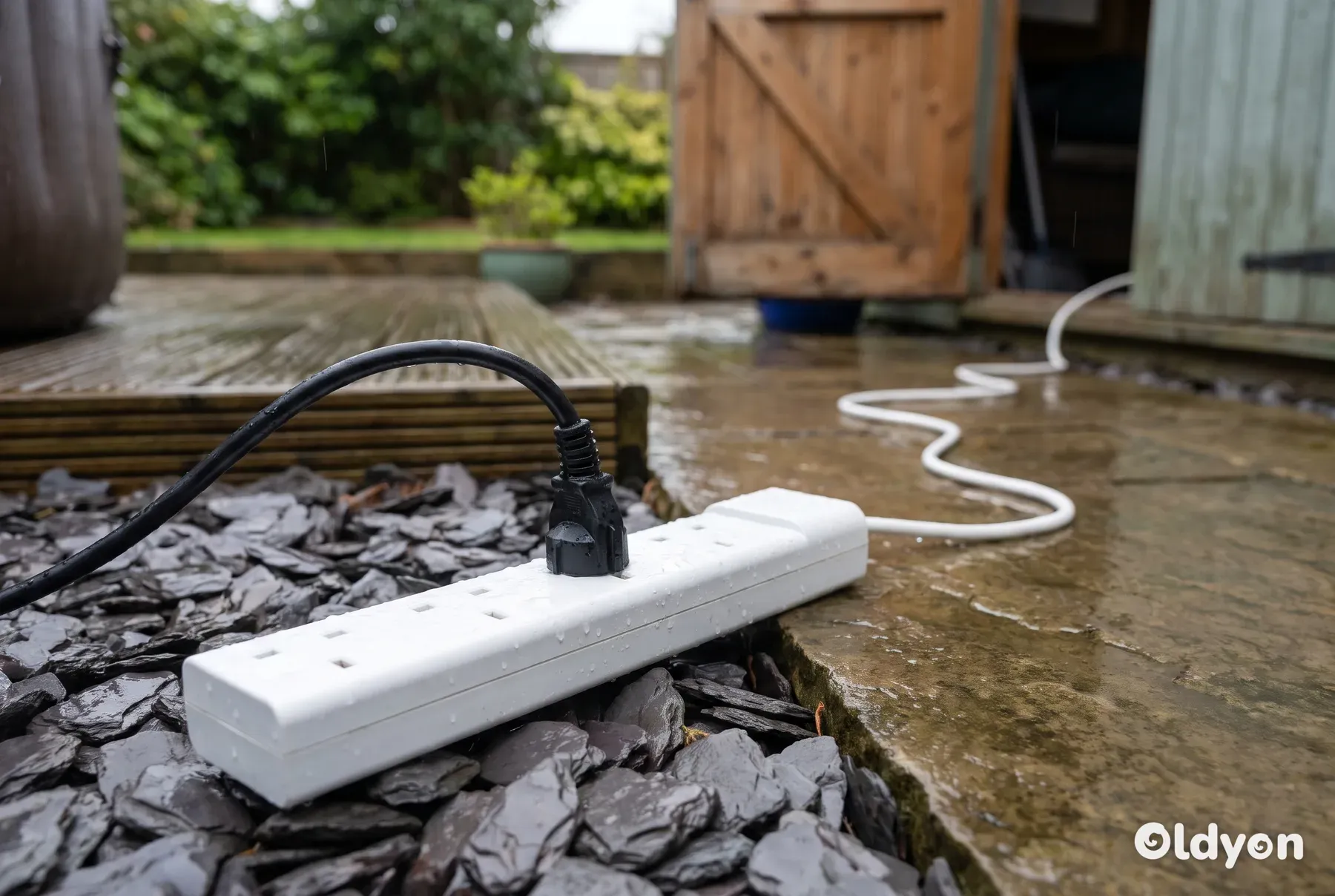

Jatkojohdot ovat vaarallisia ulkoporealtaiden kanssa. Useimpia ei ole suunniteltu kestämään lämmittimen korkeaa virtaa tunteja kerrallaan, joten johto ja sen pistotulppa voivat ylikuumentua, eivätkä useimmat niistä ole säänkestäviä. Yhdessä nämä tekevät niistä palo- ja sähköiskuvaaran. Jos johto ei yllä, asennuta pistorasia lähemmäs.

Pistorasian luokituksen tulisi olla vähintään IP44, mikä tarkoittaa, että se on suojattu roiskuvalta vedeltä kaikista suunnista. Sijoita se paikkaan, johon kukaan vedessä oleva ei ylety. Monet oppaat suosittelevat vähintään 2 metrin (noin 6,5 jalan) etäisyyttä veden reunasta, mutta tarkista etäisyys ohjekirjastasi.

Älä oleta, että olemassa oleva puutarhan pistorasia on sopiva. Vuosia sitten asennetusta pistorasiasta voi puuttua vikavirtasuoja, sitä ei ehkä ole luokiteltu ulkokäyttöön tai se voi sijaita liian lähellä altaan tulevaa paikkaa. Pyydä sähköasentajaa tarkistamaan se ensin.

Uuden tai siirretyn ulkopistorasian on edelleen täytettävä BS 7671 -standardin vaatimukset, ja sen asentaa parhaiten rekisteröity sähköasentaja. Siitä tulee Part P -säädöksen alaista ilmoituksenvaraista työtä, jos se vaatii uuden virtapiirin sähkökeskuksesta.

Jotkin kovakuoriset altaat voidaan määrittää joko 13 ampeerin pistotulpalle tai erilliselle virtalähteelle, ja muutoksen tekee ohjauskeskuksessa pätevä henkilö. Vertailumme 13 ampeerin ja 32 ampeerin ulkoporealtaista selittää lämmitysajan, käytön ja asennuksen väliset kompromissit.

Milloin ulkoporeallas tarvitsee oman 16-40 ampeerin sähkösyötön?

Kaikki altaat, jotka tarvitsevat enemmän virtaa kuin 13 ampeerin pistorasia voi turvallisesti antaa, on kytkettävä kiinteästi omaan virtapiiriinsä. Tämä koskee useimpia kovakuorisia altaita, sillä niissä on noin 3 kW:n lämmitin yhden tai useamman pumpun ohella, jotta voit lämmittää vettä ja käyttää hierontasuuttimia samaan aikaan.

Kiinteästi kytkettävät altaat ovat myös niitä suurempia. 32 ampeerin kiinteästi kytkettävään altaaseen mahtuu tyypillisesti noin 4-8 henkeä tai enemmän, kun taas 13 ampeerin pistorasiaan kytkettävään altaaseen mahtuu noin 2-4 henkeä. Jos haluat perhekokoisen altaan, suunnittele sille oma sähkösyöttö heti alusta alkaen.

Vaadittu virtamäärä on painettu asennusohjeeseen ja altaan arvokilpeen. Yleisiä arvoja ovat 16, 20, 32 ja 40 ampeeria. Jotkin suuret altaat ja vastavirta-altaat tarvitsevat useamman kuin yhden sähkösyötön, joten lue ohjekirja ennen tilaamista, ei sen jälkeen. Lisätietoja lukujen merkityksestä on artikkelissa kuinka monta ampeeria ulkoporeallas kuluttaa.

Jotkin altaat, jotka tarvitsevat hieman enemmän virtaa kuin 13 ampeerin pistorasia pystyy antamaan, on suunniteltu BS EN 60309 -standardin mukaiseen 16 ampeerin teollisuustyyliseen ulkopistorasiaan, joka on usein sininen. Se asennetaan omaan vikavirtasuojattuun virtapiiriinsä, joka lasketaan uudeksi virtapiiriksi. Käytä tätä vaihtoehtoa vain, jos valmistaja niin määrittää.

Suhtaudu taulukkoon vain yleisohjeena. Virtamäärät vaihtelevat valmistajien ja mallien välillä, ja ohjekirjassa oleva luku on se, jonka mukaan sähköasentajasi on tehtävä suunnitelmansa.

Onko sähkökeskuksessasi tarpeeksi kapasiteettia?

Ulkoporealtaan oma virtapiiri vaatii vapaan paikan sähkökeskuksessa tai erillisen pienen kotelon, johon syötetään virtaa. Jos sähkökeskuksesi on täynnä tai vanhempaa mallia, sähköasentajasi saattaa suositella sen vaihtamista. Kotien uusissa ja vaihdettavissa sähkökeskuksissa on oltava palamaton kotelo, joka on yleensä metallia.

Sähkökeskuksen vaihtaminen tai päivittäminen ulkoporealtaan virtapiiriä varten on Englannissa ja Walesissa Part P -säädöksen alaista ilmoituksenvaraista työtä, erillään uudesta virtapiiristä. Sen saa tehdä vain rekisteröity sähköasentaja, joka voi itse todentaa sen, tai siitä on ilmoitettava paikalliselle rakennusvalvonnalle ennen töiden aloittamista. Tarkista, että todistuksesi kattavat sekä sähkökeskuksen että ulkoporealtaan virtapiirin.

Suurempi kysymys on, kestääkö kotisi sähköliittymä lisäkuorman. Useimmissa brittikodeissa on 60, 80 tai 100 ampeerin pääsulake. Sähköasentajasi tarkistaa, mitkä muut laitteet kuluttavat paljon virtaa, kuten sähkösuihku, uuni, sähköauton laturi tai lämpöpumppu, ja arvioi, sopiiko 32 tai 40 ampeerin ulkoporeallas järjestelmään ongelmitta.

Jos sähkönsyöttö on liian pieni, sähköverkkoyhtiösi (paikallisista kaapeleista vastaava yritys, ei sähkönmyyjäsi) voi arvioida ja päivittää pääsulakkeen tai tulokaapelin. Tämä voi kestää viikkoja, joten ota asia esille ajoissa.

Maadoitus on tämän tarkistuksen viimeinen osa. Joissakin syöttötyypeissä sähköasentaja saattaa päättää asentaa erillisen maadoitussauvan ulkovirtapiiriä varten. Se on normaali suunnitteluvalinta, mutta se lisää työtä, joten siitä on hyvä tietää tarjouksia vertailtaessa.

Useimmissa brittikodeissa on PME-maadoitus (TN-C-S). Tässä järjestelmässä verkon rikkoutunut yhdistetty nolla- ja suojajohdin (PEN) voi tehdä ulkona olevista maadoitetuista metalliosista vaarallisia. Tästä syystä sähköasentajat välttävät usein PME-maadoituksen vetämistä ulkoporealtaalle ja asentavat sen sijaan paikallisen maadoitussauvan.

Maadoituskysymys koskee pääasiassa kiinteitä asennuksia. Olemassa olevaan pistorasiaan kytkettävä 13 ampeerin allas tarvitsee harvoin paikallista maadoitussauvaa, mutta PME-maadoitetun kodin kiinteästi asennettu allas tarvitsee sen usein.

Kysy sähköasentajaltasi ajoissa, onko kodissasi PME-maadoitus ja tarvitseeko ulkoporealtaan virtapiiri maadoitussauvan. Vastaus vaikuttaa sekä asennusaikaan että kustannuksiin.

Miksi vikavirtasuoja on välttämätön ulkoporealtaalle?

Vikavirtasuojakytkin (RCD) tarkkailee virtapiirissä kulkevaa ja sieltä palaavaa virtaa. Jos osa siitä vuotaa maahan, esimerkiksi viallisen osan tai ihmisen kautta, vikavirtasuoja katkaisee virran sekunnin murto-osassa. Kun vesi, paljas iho ja 230 volttia ovat lähekkäin, juuri tämä nopea reaktio tekee ulkoporealtaan käytöstä turvallista.

Ulkoporealtaan virtapiirit suojataan laitteella, jonka mitoitusarvo on 30 mA. Erillisessä virtapiirissä tämä on yleensä RCBO, joka yhdistää vikavirtasuojan ja ylivirtasuojan samaan laitteeseen. Sähköasentajasi valitsee altaan elektroniikkaan sopivan vikavirtasuojatyypin, ja jotkut valmistajat määrittelevät tietyn tyypin, joten tarkista asia ohjekirjasta. Hyväntekeväisyysjärjestö Electrical Safety First selittää vikavirtasuojien toiminnan selkokielellä.

30 mA:n vikavirtasuoja on suunniteltu katkaisemaan virta 40 millisekunnissa , kun 150 mA:n (viisi kertaa sen mitoitusarvo) vikavirta kulkee järjestelmässä. Se on useimmissa tapauksissa riittävän nopeaa estämään kuolemaan johtavan sähköiskun.

Paina testipainiketta säännöllisesti. Useimpien sähkökeskusten ohjeissa suositellaan testausta neljännesvuosittain, ja ohjekirjassasi voi olla omat neuvonsa. Artikkelimme, jonka aiheena on ulkoporealtaan vikavirtasuojaus , selittää laitetyypit ja sen, mitä tehdä, jos omasi laukeaa.

Ennen kuin sähköasentaja lähtee, pyydä häntä näyttämään, missä vikavirtasuojan testipainike on ja miten laite palautetaan toimintaan. Näin opit rutiinin heti ensimmäisestä päivästä lähtien.

Älä koskaan ohita, vaihda tai yritä toistuvasti palauttaa toimintaan vikavirtasuojaa, joka laukeaa. Toistuva laukeaminen tarkoittaa, että jossain on virtavuoto. Katkaise virta turvakytkimestä, pidä kaikki poissa vedestä ja soita valtuutetulle sähköasentajalle tai ulkoporealtaiden huoltoteknikolle.

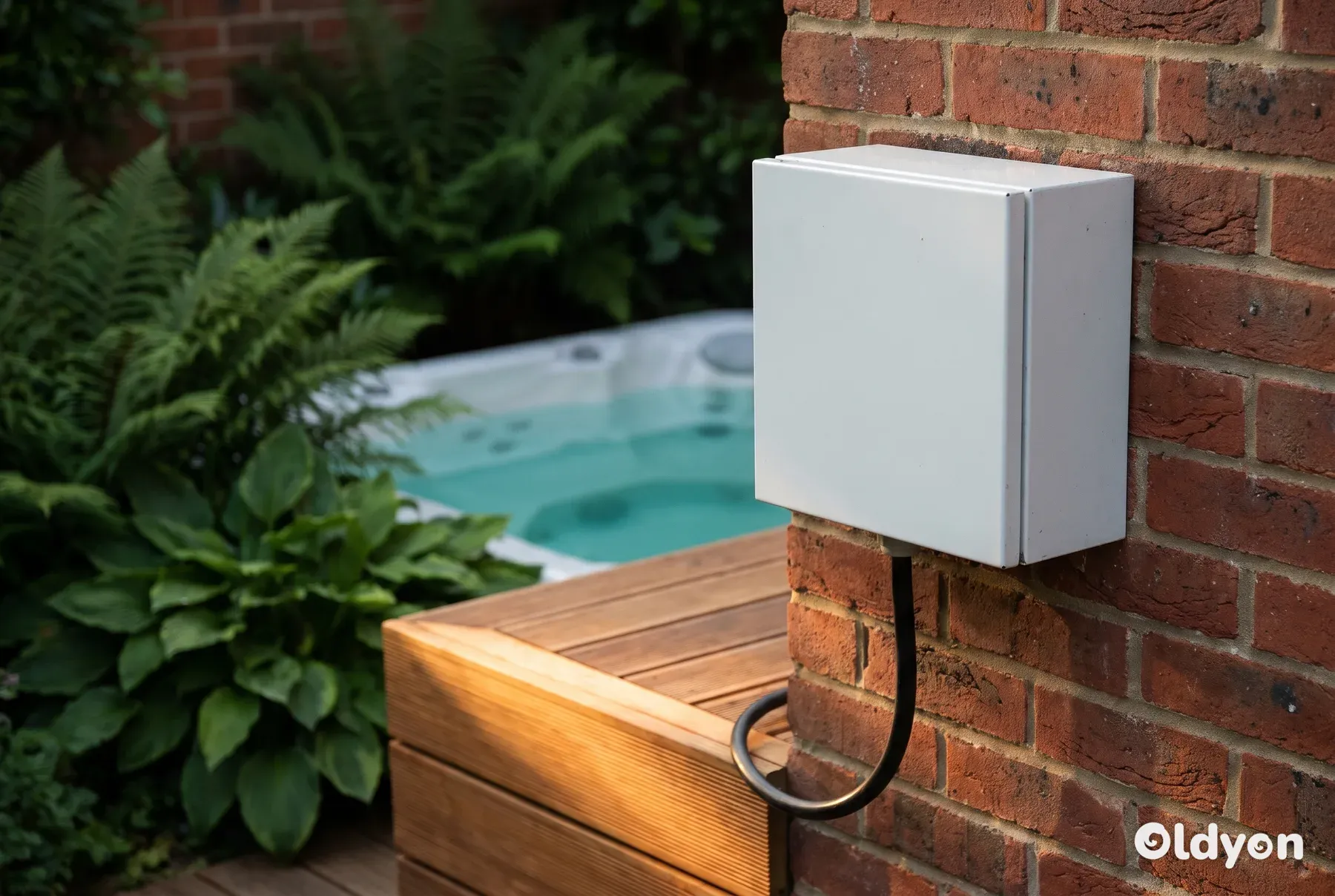

Mihin erotuskytkin pitäisi sijoittaa?

Jokainen kiinteästi sähköverkkoon kytketty allas tarvitsee paikallisen tavan virran katkaisemiseen, mikä on yleensä säänkestävä erotuskytkin. Sen avulla sinä tai huoltoteknikko voitte katkaista virransyötön ennen altaan paneelien avaamista. Ihannetapauksessa sen voi lukita pois päältä -asentoon, jotta kukaan ei voi kytkeä virtaa takaisin päälle, kun joku työskentelee altaan parissa.

Erotuskytkin on myös nopein tapa katkaista altaan virta hätätilanteessa. Varmista, että kaikki kotitalouden jäsenet, mukaan lukien vanhemmat lapset, tietävät, missä se on ja miten se kytketään pois päältä.

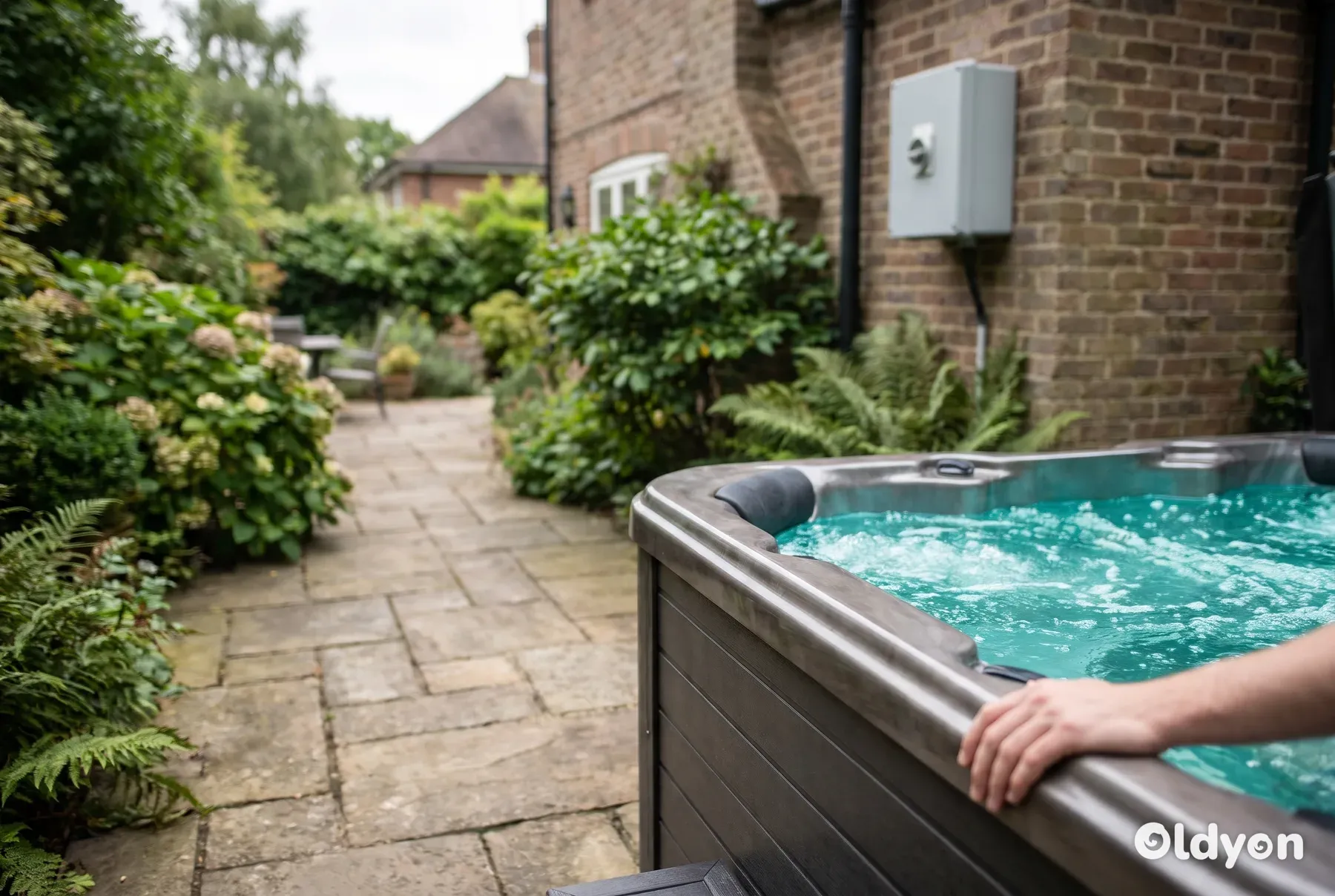

Erotuskytkimen on oltava helposti saavutettavissa altaan ulkopuolelta, mutta siihen ei saa ylettyä vedestä käsin. Monet valmistajat ja sähköasentajat noudattavat vähintään 2 metrin (noin 6,5 jalan) etäisyyttä veden rajasta, pitäen sen kuitenkin näköetäisyydellä altaasta. Ohjeet vaihtelevat, joten tarkista ohjekirjassasi annettu etäisyys.

Asenna erotuskytkin tukevalle pinnalle, kuten seinään, aidanpylvääseen tai erilliseen tolppaan, suojaan roiskeilta ja puutarhatyökaluilta. Erotuskytkin on kytkin, ei suojalaite, joten se ei koskaan korvaa sähkökeskuksessa olevaa vikavirtasuojakytkintä.

Miten kaapeli tulisi vetää altaalle?

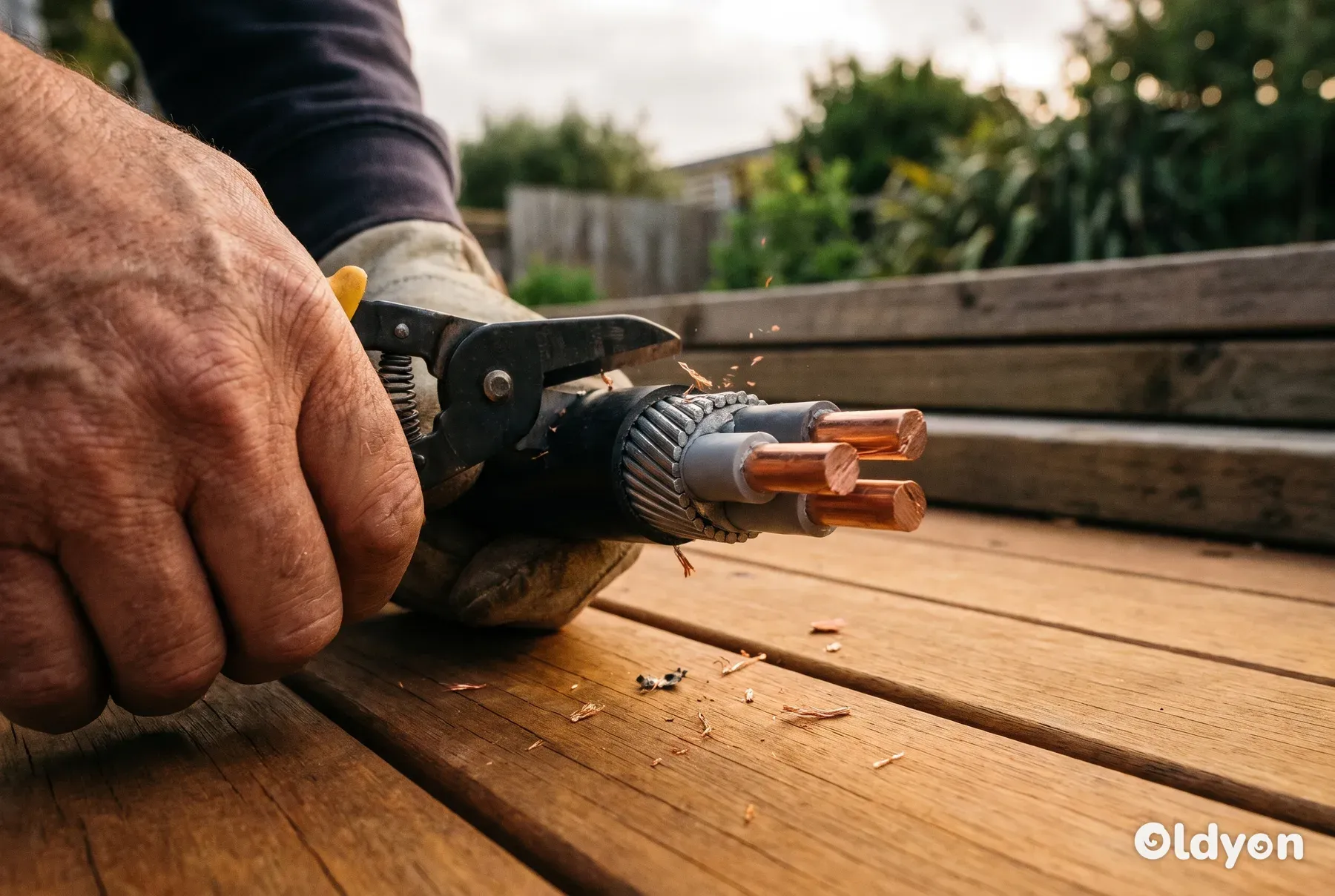

Ulkoporealtaiden virtapiireissä käytetään yleensä teräslankavahvistettua kaapelia, joka tunnetaan nimellä SWA. Se kestää puristumista ja vahingossa tapahtuvaa kaivamista. Vahvike toimii myös osana maadoitusreittiä, joten se on päätettävä asianmukaisilla holkeilla molemmissa päissä.

Kaapelin koko riippuu altaan virrasta, vedon pituudesta, kaapelin asennustavasta ja siitä, kuinka paljon jännite laskee sen matkalla. Pitkä veto vaatii paksumman kaapelin kuin lyhyt veto samalle altaalle. Sähköasentajasi laskee tämän; oppaamme minkä kokoisen kaapelin ulkoporeallas tarvitsee selittää asiaan vaikuttavat tekijät.

Yleisenä esimerkkinä voidaan mainita, että 32 ampeerin ulkoporealtaan virtapiirissä käytetään lyhyellä vedolla usein 6 mm² kolmijohtimista SWA-kaapelia. Pidemmät vedot saattavat vaatia 10 mm² tai suuremman kaapelin, jotta jännitteen alenema pysyy rajoissa.

Ympäröivä lämpötila ja se, onko kaapeli niputettu muiden kaapeleiden kanssa, vaikuttavat myös kokoon. Siksi kaksi samanlaista allasta eri puutarhoissa voivat tarvita erilaiset kaapelit.

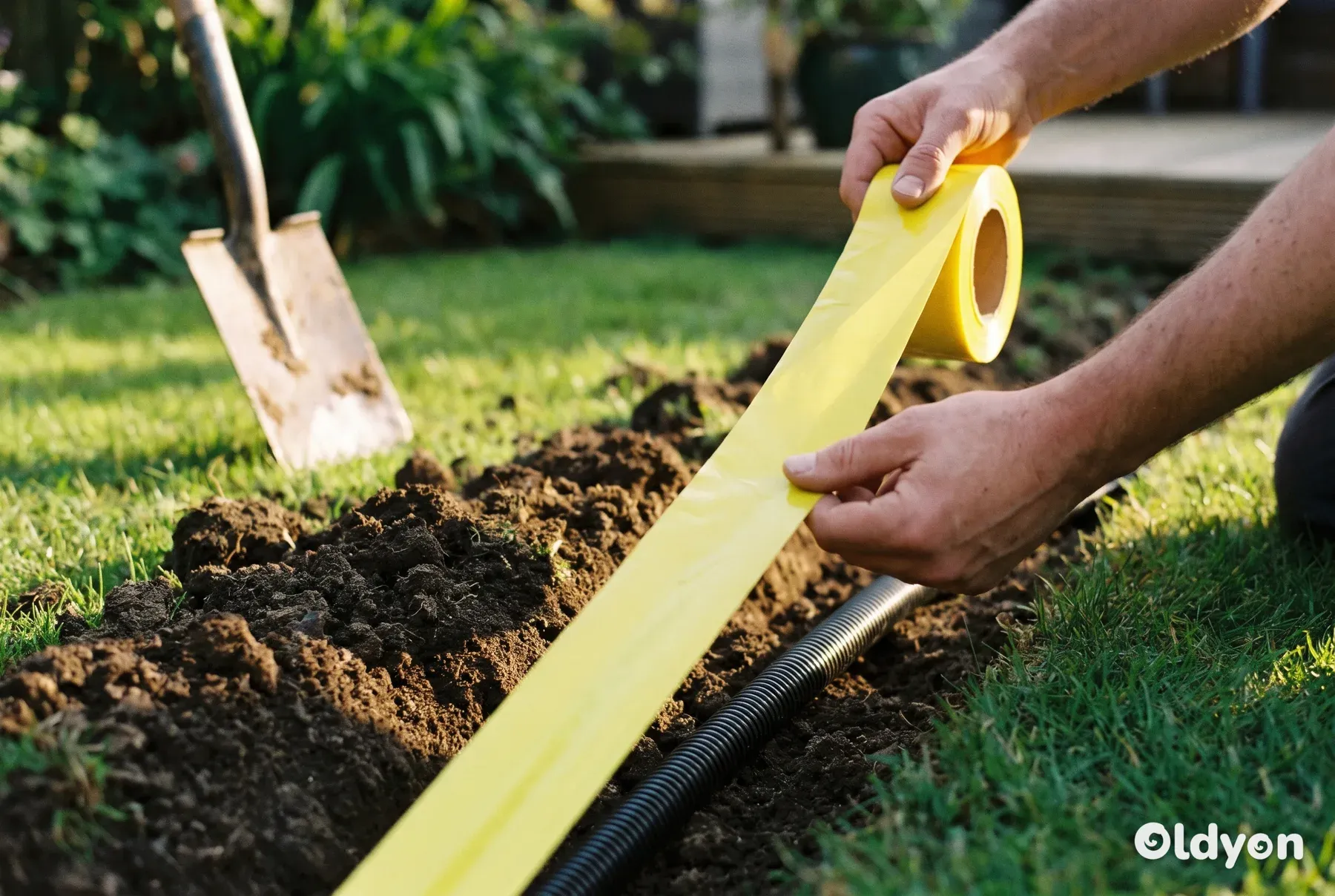

Tavallisia reittejä on kaksi. Kaapeli voidaan kaivaa ojaan, joka on riittävän syvä ollakseen turvassa puutarhan kaivutöiltä, ja sen yläpuolelle asetetaan varoitusnauha. Tai se voidaan kiinnittää siististi seiniä ja aitoja pitkin. Jos kaapeli on vedettävä uuden terassin tai polun ali, asenna ensin suojaputki, jotta kaapeli voidaan vetää sen läpi myöhemmin.

Tarkista, millä puolella allasta sähköliitäntä sijaitsee, ennen kuin päätät sen lopullisen paikan. Sähköasentajasi tarvitsee altaalla riittävästi kaapelia ohjauskeskukseen asti, ja kyseisen puolen paneelin on pysyttävä esteettömänä huoltoa varten.

Miten sähkötyöt suunnitellaan vaihe vaiheelta?

1. Tarkista asennusohjeesta tehontarve, vikavirtasuojan tyyppi, kaapelin läpivientikohta ja turvakytkimen etäisyys.
2. Valitse altaan paikka niin, että huoltoluukkuihin pääsee käsiksi ja kaapelille on järkevä reitti takaisin talolle.
3. Mittaa kaapelin arvioitu reitti sähkökeskukselta altaan paikalle, sillä pituus vaikuttaa sekä kaapelin paksuuteen että kustannuksiin.
4. Pyydä valtuutettua sähköasentajaa tarkastamaan sähkökeskus, pääsulake, maadoitus ja kaapelin reitti.
5. Pyydä kaksi tai kolme kirjallista tarjousta ja varmista, että jokainen niistä sisältää tarkastustodistuksen ja tarvittaessa Part P -ilmoituksen.
6. Tarkista, että jokaisessa tarjouksessa on eritelty tarkasti, mitä se sisältää: sähkökeskuksen työt tai uusi keskus, koko kaapeliveto ja kaivuutyöt, turvakytkin, mahdollinen maadoitussauva sekä todistukset.
7. Ota ajoissa yhteyttä verkkoyhtiöösi, jos sähköasentaja sanoo, että pääsulaketta tai sähköliittymää on suurennettava.
8. Asenna kaapeli tai suojaputki ennen kuin perustus, kiveys tai terassi rakennetaan.
9. Anna sähköasentajan asentaa kaapeli ja turvakytkin niin, että virtapiiri jätetään pois päältä ja turvalliseen tilaan toimitukseen asti.
10. Toimituksen jälkeen sähköasentaja kytkee altaan, testaa virtapiirin ja antaa sinulle todistuksen.
11. Täytä allas vedellä ennen virran kytkemistä, sillä lämmittimen tai pumppujen käyttäminen tyhjänä voi vaurioittaa niitä.

Tarvitsetko rakennusluvan?

Puutarhassa oleva ulkoporeallas ei yleensä vaadi rakennuslupaa. Tarkista asia ensin paikallisesta rakennusvalvonnasta, jos kotisi on suojeltu rakennus tai sijaitsee suojelualueella, tai jos allas sijoitetaan korotetulle terassille tai uuden rakennelman, kuten huvimajan tai katoksen, alle, sillä näillä voi olla omat lupasääntönsä.

Kuinka paljon ulkoporealtaan sähkötyöt maksavat?

Kustannukset vaihtelevat kotisi, asuinalueesi ja kaapelivedon pituuden mukaan, joten suhtaudu näihin vain karkeina Ison-Britannian hinta-arvioina. Uuden ulkopistorasian asentaminen pistotulpallista allasta varten maksaa tyypillisesti noin £200 ja £500 välillä. Kiinteä 32 amp liitäntä maksaa tyypillisesti noin £500 ja £1,500 välillä tai enemmän.

Sähkökeskuksen päivitys tai lisäkeskus lisää kustannuksia karkeasti £300 ja £600 välillä. Pitkät kaapelivedot, kaivuutyöt ja maadoitussauvat tuovat tähän vielä lisähintaa, minkä vuoksi kirjallinen ja eritelty tarjous on tärkeä.

Ulkoporealtaan sähkövaatimusten tarkistuslista Isossa-Britanniassa

Ennen kuin tilaat altaan tai sovit alustan rakentamisesta, varmista, että voit rastittaa jokaisen näistä kohdista.

• Tiedät altaan vaatiman sähkövirran ohjekirjasta: 13, 16, 20, 32 tai 40 ampeeria.
• 13 ampeerin allasta varten johdon ulottuvilla on säänkestävä ulkopistorasia, jossa on 30 mA vikavirtasuojaus.
• 13 ampeerin allasta varten pistorasian luokitus on vähintään IP44, ja se sijaitsee vedessä olijoiden ulottumattomissa.
• Kiinteästi kytkettävää allasta varten sähkökeskuksessa on vapaa paikka tai tilaa erilliselle kotelolle.
• Jos sähkökeskus on vaihdettava tai päivitettävä, sen tekee rekisteröity sähköasentaja tai siitä ilmoitetaan rakennusvalvontaan.
• Sähköasentaja on vahvistanut, että pääsulake kestää lisäkuorman.
• Tiedät, onko talossa PME-maadoitus ja tarvitaanko maadoitussauvaa.
• Virtapiirissä on valmistajan määrittämän tyyppinen 30 mA vikavirtasuojaus.
• Turvakytkimeen ylettyy altaan ulkopuolelta, mutta ei vedestä.
• Kaapelin reitti on sovittu, ja se vedetään ennen kiinteiden piharakenteiden rakentamista.

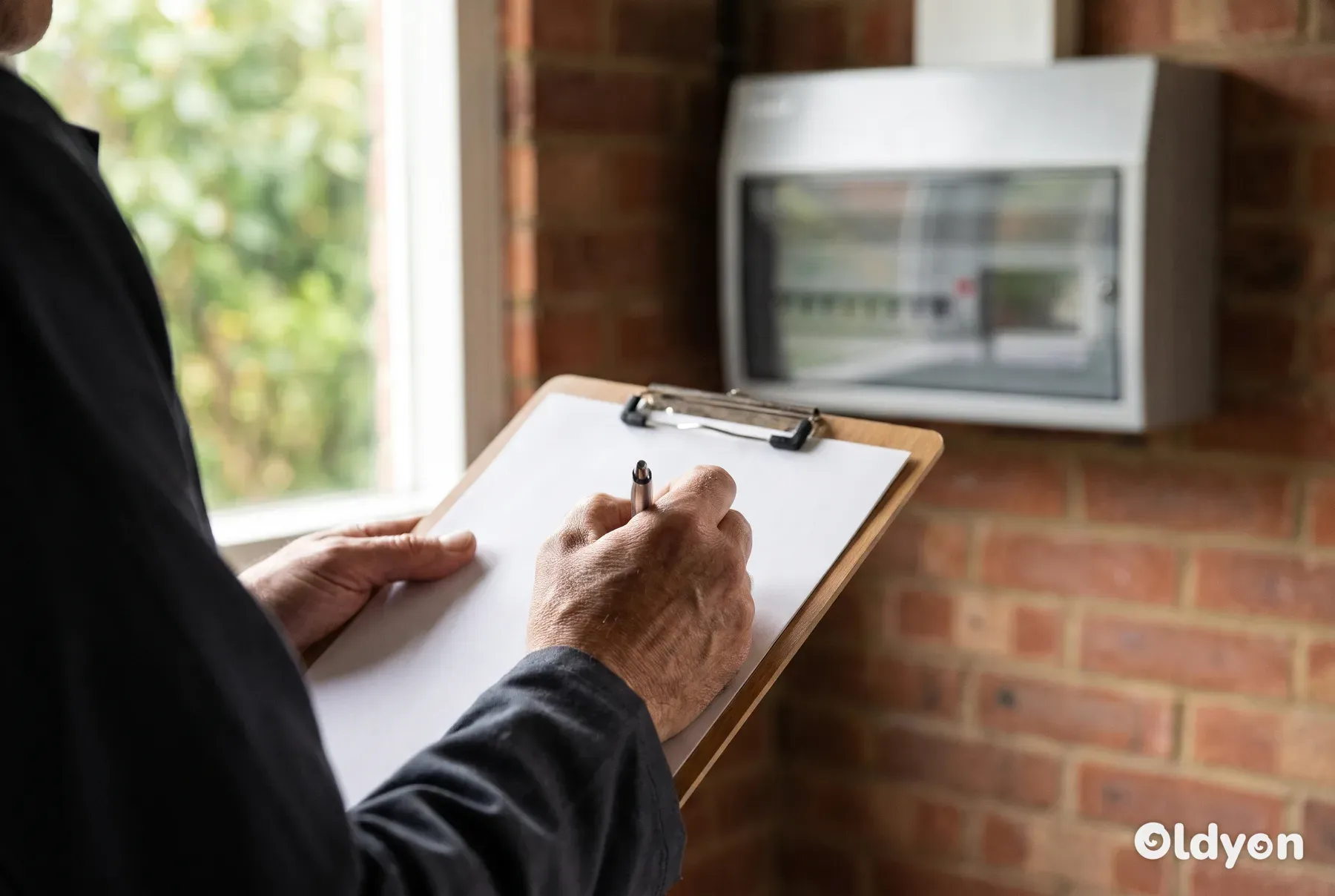

• Saat sähköasennustodistuksen ja tarvittaessa Part P -ilmoituksen.

Yleisiä virheitä, joita kannattaa välttää

• 32 ampeerin altaan tilaaminen ennen sähkökeskuksen ja pääsulakkeen tarkistamista.
• Pistotulpallisen altaan käyttäminen sellaisella jatkojohdolla tai adapterilla, jota ohjekirja ei salli.
• Pistotulpallisen altaan käyttäminen sisäpistorasiasta niin, että johto on vedetty ikkunan tai oven läpi.
• Vanhan pihapistorasian käyttäminen ilman, että sen vikavirtasuojaus, ulkokäyttöluokitus ja etäisyys on tarkistettu.
• Pohjois-Amerikan sähköverkkoon valmistetun altaan ostaminen ilman valmistajan myöntämää Britannian hyväksyntää.
• Pation tai terassin rakentaminen ennen kuin kaapeli tai suojaputki on paikoillaan.
• Turvakytkimen asentaminen paikkaan, johon altaassa istuva ylettyy.
• Altaan sijoittaminen niin, että sähköpaneeli on seinää tai aitaa vasten.
• Kiinteästi kytkettävän altaan liittäminen itse tai rekisteröimättömän asentajan käyttäminen ilman rakennusvalvontaan ilmoittamista.
• Sähköasentajan pyytäminen jättämään tarkastustodistus, vikavirtasuojaus tai maadoitustyöt tekemättä rahan säästämiseksi.
• Lauenneen vikavirtasuojan palauttaminen yhä uudelleen vian etsimisen sijaan.

Yhteenveto: suunnittele sähköistys ennen allasta

Aloita käyttöohjeesta. 13 ampeerin allas tarvitsee turvallisen, vikavirtasuojatun ulkopistorasian eikä muuta. Kiinteästi kytkettävä allas tarvitsee oman 16-40 ampeerin virtapiirin, tilaa sähkökeskuksessa, riittävästi kapasiteettia sähköliittymässä, 30 mA:n vikavirtasuojauksen, hyvin sijoitetun turvakytkimen ja oikean kokoisen panssarikaapelin.

Varaa valtuutettu sähköasentaja ajoissa, sovi kaapelin reitistä ennen rakennustöitä ja pidä todistukset tallessa. Näiden vaiheiden hoitaminen oikeassa järjestyksessä säästää rahaa ja varmistaa, että allas on turvallinen käyttää vuosien ajan.

Usein kysytyt kysymykset

Voinko asentaa porealtaan sähköt itse?

Englannissa ja Walesissa saat tehdä työn itse vain, jos ilmoitat siitä paikalliselle rakennusvalvonnalle ennen aloittamista ja tarkastutat sen, yleensä maksua vastaan. Käytännössä kiinteästi asennettu porealtaan virtapiiri vaatii suunnittelulaskelmia, maadoituspäätöksiä ja testausta, joihin tarvitaan erikoislaitteita. Useimmat omistajat käyttävät rekisteröityä sähköasentajaa, joka voi itse todentaa työn ja hoitaa ilmoituksen puolestasi.

Minkä kokoisen johdonsuojakatkaisijan brittiläinen poreallas tarvitsee?

Katkaisijan on vastattava altaan asennusohjeen arvoa, joka on yleensä 16, 20, 32 tai 40 ampeeria, ja se on yleensä vikavirtajohdonsuojakatkaisija (RCBO), joka antaa myös 30 mA vikavirtasuojauksen. Älä koskaan asenna suurempaa katkaisijaa estääksesi turhat laukeamiset, sillä katkaisija suojaa kaapelia ylikuumenemiselta. Jos se laukeaa, vika tai suunnittelu on tutkittava.

Ovatko brittiläiset porealtaat 110 vai 230 volttia?

Isoon-Britanniaan myytävät porealtaat toimivat tavallisella 230 voltin, 50 Hz:n yksivaiheisella virralla. Luvut 110 volttia ja 220 volttia ovat peräisin pohjoisamerikkalaisista ohjeista eivätkä koske brittiläisiä koteja. Jos harkitset toisille markkinoille valmistettua allasta, tarkista valmistajalta ennen ostoa, että se on rakennettu ja hyväksytty Ison-Britannian sähköverkkoon.

Täytyykö sähköasentajan käydä paikalla ennen altaan saapumista?

Yleensä kyllä. Ennen tilausta tehtävä tarkastus varmistaa, että sähkökeskuksesi ja pääsulakkeesi kestävät kuorman. Ensimmäinen käynti kaapelin vetämistä ja turvakytkimen asentamista varten, ihanteellisesti ennen alustan tai terassin valmistumista, välttää uusien pihakivien nostamisen myöhemmin. Lopullinen kytkentä ja testaus tapahtuvat sitten, kun allas on paikoillaan ja täytetty.

Voiko 13 ampeerin porealtaan muuttaa omaan virtapiiriin kytkettäväksi?

Jotkut kovakuoriset altaat voi, muuttamalla asetusta tai kytkentää ohjauskeskuksessa niin, että lämmitin ja pumput voivat toimia yhdessä. Tämän on tehtävä pätevä henkilö valmistajan ohjeita noudattaen, ja allas tarvitsee sen jälkeen oman virtapiirin, jossa on vikavirtasuojaus ja turvakytkin. Monia ilmatäytteisiä altaita ei voi muuttaa lainkaan, joten tarkista asia ensin ohjekirjasta.

Miksi minun pitäisi säilyttää sähkötodistukset?

Sähköasennustodistus ja rakennusmääräysten vaatimustenmukaisuustodistus osoittavat, että työ on tehty oikein. Kotivakuutusyhtiösi saattaa pyytää niitä vahingonkorvausvaatimuksen jälkeen, ja ostajien asianajajat pyytävät niitä usein myynnin yhteydessä. Ne auttavat myös tulevaa sähköasentajaa tai poreallasteknikkoa ymmärtämään, miten virtapiiri on suunniteltu. Säilytä ne altaasi ohjekirjan kanssa.

Onko 15 minuutin poreallassääntö sähkömääräys?

Ei. Niin sanottu 15 minuutin sääntö on terveysohje, joka rajoittaa kuumassa vedessä oleskelun aikaa, eikä sillä ole mitään tekemistä sähköjohtojen kanssa. Se on tärkein lapsille, raskaana oleville naisille ja sydänsairauksista kärsiville. Pidä vesi enintään 40°C (104°F) lämpöisenä, noudata ohjekirjasi neuvoja kylpyajoista ja keskustele yleislääkärin tai kätilön kanssa, jos olet huolissasi terveydestäsi. Terveysohjeistus neuvoo myös nousemaan ylös jäähtymään kokonaan ennen takaisin menemistä.
